    Реле-регулятор на 6вольт.

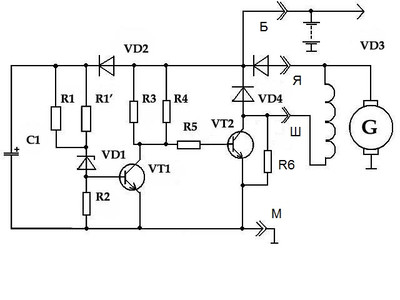

    Сейчас сложно найти новый реле-регулятор для 6ти вольтовой мототехники. К тому же все эти устройства - механические. В этой статье предлагается схема электронного реле-регулятора. Конструкция его аналогична 12ти вольтовым РР, но все элементы пересчитаны на 6 вольт.

    R1,R1'  820 Om / 0,5 W

    R2 160 Om / 0,5 W

    R3 100 Om / 1 W

    R4 1000 Om / 1 W

    R5 82 Om / 1 W

    R6 5,6 Om / 10 W

    C1  100 mkF x 10 V

    VD1  KC133

    VD2  Д226

    VD3 КД203

    VD4 КД202

    VT1 КТ815

    VT2 КТ808А(в металлическом корпусе)



     Диод VD3 работает вместо реле обратного тока. Его необходимо разместить на радиаторе, как и транзистор VT2. С помощью резисторов R1,R1',R2 настраивается напряжение на выходе генератора.
